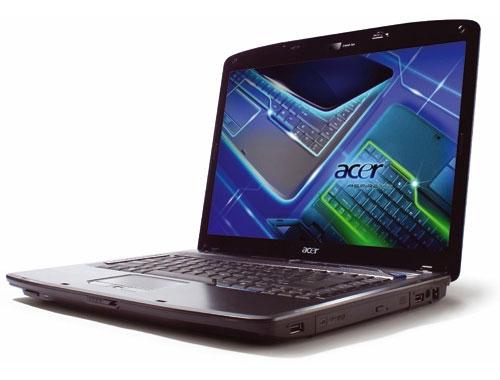

Acer 5530G - чистка от пыли, разборка, BIOS.

[Voodoo]

Характиристики: Характиристики:

Краткие характеристики 15.4" WXGA / AMD Turion 64 RM70(2.0GHz) / 4Gb / 250Gb / Radeon HD3650 / DVD Super Multi / Lan / FM / WiFi / Cam / Vista Basic / 2.7 kg
Экран 15.4" WXGA (1280x800)
Процессор Двухъядерный AMD Turion X2 RM-70 (2.0 ГГц)
Объем оперативной памяти 4 ГБ
Тип оперативной памяти DDR2 667МГц
Чипсет AMD M780G
Жесткий диск 250 ГБ
Графический адаптер ATI Mobility Radeon HD 3650, 512Мб собственной видеопамяти
Сетевые адаптеры Wi-Fi (802.11а/b/g)
Оптический привод DVD Super Multi
Дополнительные возможности WebCamera 0.3MPix
Разъемы и порты ввода-вывода 1 x ExpressCard/54 / 4 x USB 2.0 / VGA / HDMI / RJ-11 / RJ-45 / Headphones / Line-in / Mic-in / Card Reader 5in1 (SD/MMC/MS/MSPRO/xD)
Батарея Li-Ion 8Cell
Габариты (Ш х Г х В) 366 x 274 x 33,6/42.6 мм
Вес 2.7 кг

1. Как его разобрать? (чтобы почистить от пыли) ответ 13 пост
2. Как открыть дополнительные параметры в биосе?

1/ Тут есть инструкция по разборке, но там всё на английском, и ни черта не понятно. МБ кто разбирал аналогичную модель - подскажите как проще ее разобрать. (как я понял, чтобы добраться к куллеру и радиатору, его нуно разобрать до винтика)

2/ Биос там phoenix bios. По инструкции, которые шли с ноутбуком, там куча опций. Но на деле, там только выбор с чего загружатся, краткая характеристика ноута и установка пароля. Мб есть комбинация клавиш, после которых те опции появляться?

ЗЫ, В винде датчики фиксируют температуру: Проца 75-85, видюхи 80-85. Если погамать: Проц 95-97, видюхи вплоть к 99. После этого ноут начинает жестко тупить. Частота проца падает к минимальным частотам (50-100 Мгц), память и видюха тоже начинают пархать на пониженных.

[Garry_co]

www.acerfans.ru
Здесь есть все.

Минимальная чистка - снимаешь кулер и чистишь забившийся радиатор.

з.ы Ты все темы оформляешь как релизы? Сразу и не понял что тебе нужно

[Voodoo]

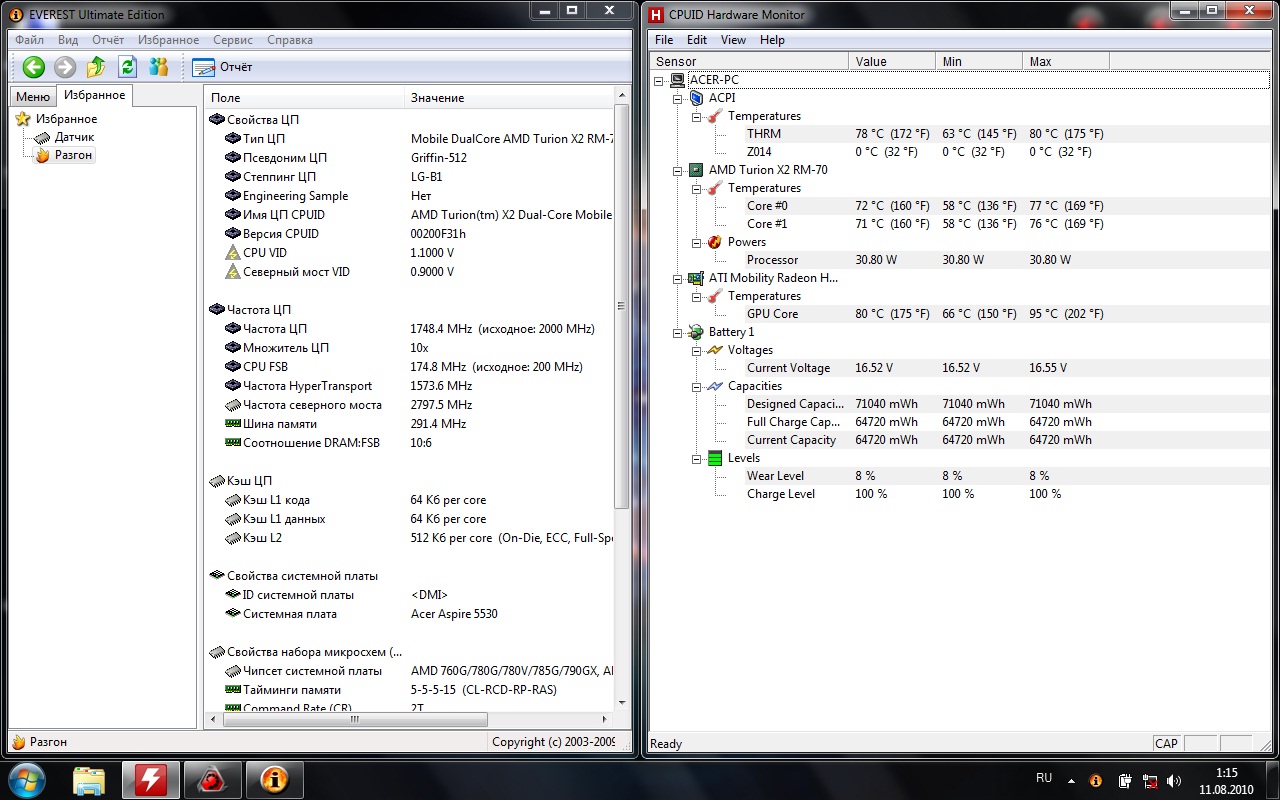

Температуры и частоты:

в режимн простоя


под нагрузкой

Стоит максимальная производительность.

Вот скрины биоса.

ь
============================

Минимальная чистка - снимаешь кулер и чистишь забившийся радиатор.

В том то и дело что нет) Открутил все болтики сзади и ничего. Погуглил - оказалось нада полностью разбирать, снимать клаву, походу моник тоже откручивать надо. По другому не долезешь(

з.ы Ты все темы оформляешь как релизы? Сразу и не понял что тебе нужно

Я ж спецом вопрос синим выделил. Все данные предоставил. Жду КОНКРЕТНОГО ответа.

[M777]

Voodoo - расскажешь потом как закончилось? У меня у знакомой прблема с ноутом, греет как в не себя, по ходу вроде асер и
амдешка

[Voodoo]

Сообщение от M777

Voodoo - расскажешь потом как закончилось? У меня у знакомой прблема с ноутом, греет как в не себя, по ходу вроде асер и
амдешка

Асер серу рознь. С друганом чистил его ноут. Там сзади отвинчиваются 2 крышки, вынимается куллер, радиатор и чистится.

[Garry_co]

https://letitbit.net/download/488f92...80829.zip.html
Здесь сервисное руководство с красивыми фотографиями (на английском)

[Voodoo]

Сообщение от Garry_co

https://letitbit.net/download/488f92...80829.zip.html
Здесь сервисное руководство с красивыми фотографиями (на английском)

Вот сравни Биос в руководстве и мой Биос. Нахрена было всё лочить?

ЗЫ. Это руководство я уже раза 4 качал с разных сайтегов. Но по нему нереально работать. Там по сути показано как изымать отдельные детали.

Добавлено через 4 минуты
если я по тому руководству буду разбирать - я его уже назад не соберу))

[Garry_co]

Да все понятно.
Для того чтобы снять кулер нужно снять 1,2,3.. Не нужно все подряд снимать, только то что перечислено в разделе про кулер. Правда там пунктов 6 ))
В любом случае, думаю, легче не будет.

Я вот свой 12а картридж впервые заправлял тоже пошагово, а в следующий раз инструкция уже не будет нужна.

[Voodoo]

Меня смущает эта операция:





Ни защелок ни болтов с гайками там нету.

Ладно, ща покручу, если поломаю - отпишу)

[Voodoo]

Не нужно все подряд снимать, только то что перечислено в разделе про кулер. Правда там пунктов 6 ))

не вижу там такого раздела(( какая страница?

[Garry_co]

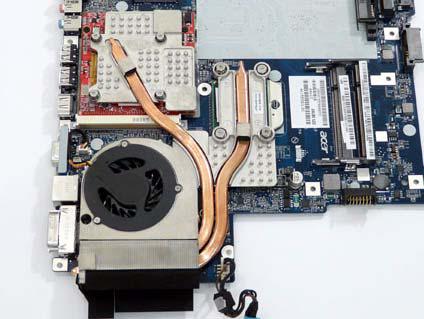

Removing the Thermal Module

И, это, заодно можно будет термопасту поменять, раз уж разберешь.
Все-таки советую почитать статью по охлаждению на асерфане. Грамотный сайт.

з.ы. У меня 5520, разница в названии модели маленькая, а вот в конструкции.. Легко кулер чистить.

[Voodoo]

Removing the Thermal Module
1. See “Removing the Battery Pack” on page 50.
2. See “Removing the LCD Module” on page 70.
3. See “Removing the Upper Cover” on page 72.
4. See “Removing the Main Board” on page 92.
5. Remove the eight securing screws from the Thermal Modules.

Удаление термического модуля
1. См. раздел "Извлечение аккумулятора" на стр. 50.
2. См. раздел "Удаление LCD модуль" на стр. 70.
3. См. раздел "Удаление верхней крышки" на стр. 72.
4. См. раздел "Удаление Главного управления" на стр. 92.
5. Снимите крепежные винты восемь из термальных модули.

Что я и говорил. Чтобы почистить куллер, нужно его полностью разобрать

Ща еще погуглю, мб нагуглю что то

[Voodoo]

Почистил.

Пару правил для начинающего разборщика!

1. В ноуте есть 4 вида болтиков. Различаются они по длине. При разборке запомните, какие куда ввинчиваются!

2. Клавиатуру следует снимать осторожно, так как она соединена шлейфом (Тут показано как снимать). При резких движениях шлейф может оторваться.

3. Лучше сразу обзавестись ультрамаленькими отвертками (для вывинчивания кулера из радиатора) и термопастой.

При разборке пользовался сервисной инструкцией. Долго думал, как можно почистить не разбирая сам ноут. Ни пшиканья сжатым воздухом ни пылесос удовлетворительного результата не дали. Выход только один - полностью разбирать.

После чистки

при простое


при ацкой нагрузке)


Первым делом я снял батарею и открутил все болтики и снял все крышки. Под акумом есть 3 болтика, которые удерживают верхнюю панельку со светодиодами и кнопкой включения. Высунуть СДюк.


При снятии крышки, которая закрывает оперу - нужно быть осторожным. Она очень трудно снимается. При снятии я отломал одну защелку.


Панелька снимается так - сзади моника я ее отковырял (она на защелках), потом слева на право.


Со снятием клавы поигрался тоже долго. Есть две защелки, которые прижимаются. Сначала я отжал левую.


Потом ножиком приподнял клаву. Отжать 2-ю защелку и снять.


Снять моник не проблема. Отключить пару шлейфов, вывинтить 4 болтика, отключить от WiFi два провода. (Отключаются с обратной стороны буки)


Отсоединить все шлейфы на мамке. Запоминать что куда всовывалось не нужно. При сборке перепутать их нереально)




Теперь крышку ничего не держит, кроме защелок. Снимается довольно просто.

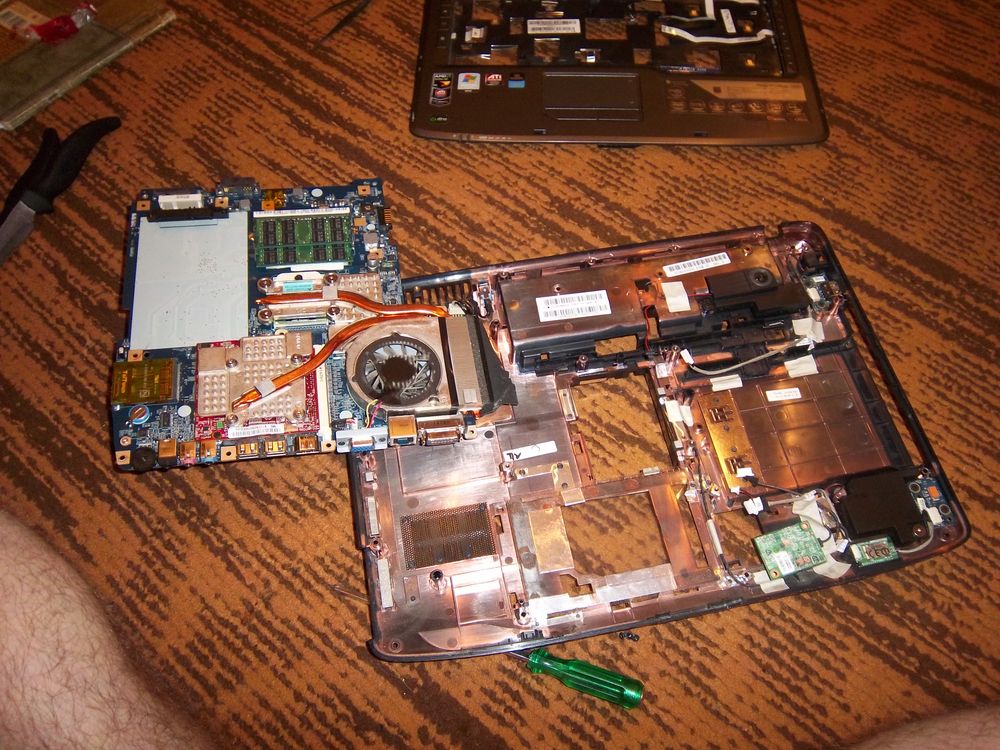

Мамка держится на двох болтах. Отсоединить все провода. Окуратно снять разьем питания.

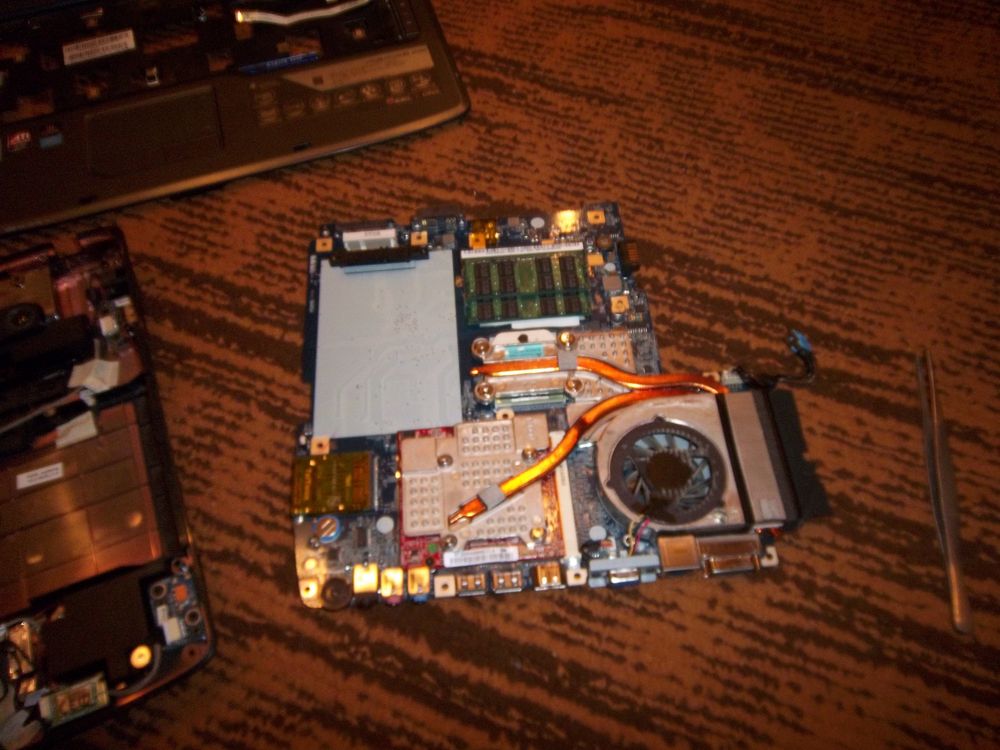

Мамка во всей своей красоте)

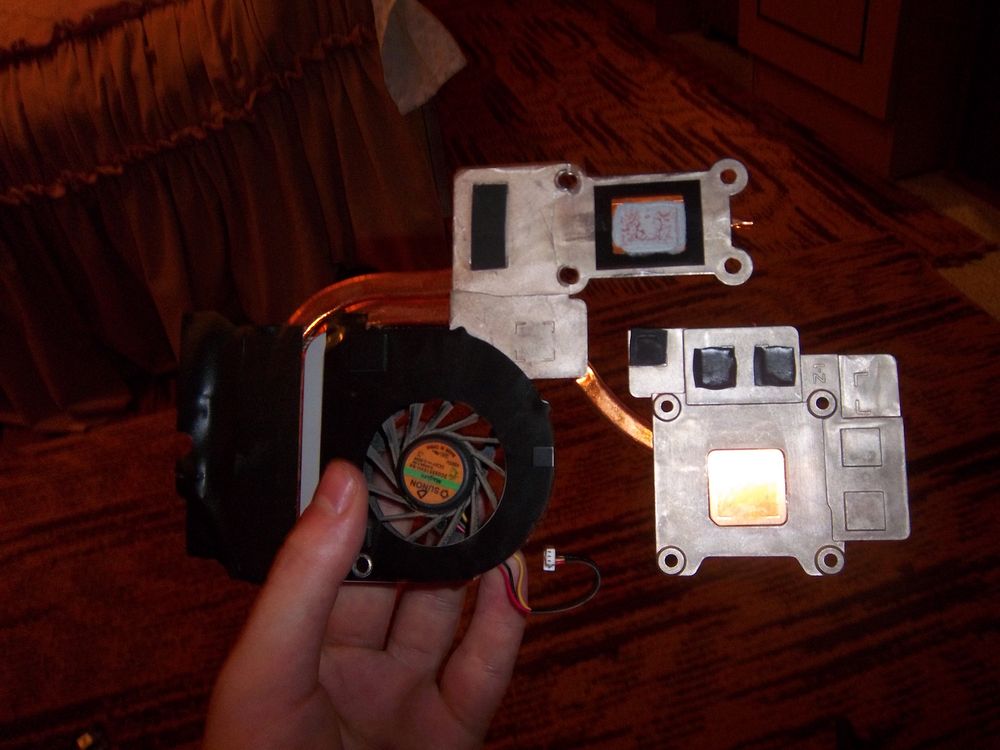

Система охлаждения держится на 9 болтах с пружинками. К моиму удивлению - 1 не хватало (что ввинчивается в радиатор с куллером).


Открутил куллер. Радиатор промыл под напором воды (пыли с спичечную коробку). Термопрокладки с видюхи и чипсета убрал, на проце убрал термопасту. Намазал термопастой.


На чипы тоже легко мазнул термопастой (чучуть!). Следует учесть, что прокладки были толстые. И нужно намазать соответствующий слой термопасты. Проследить, чтобы на чипсете был контакт с радиатором. Я с третего раза угадал со слоем.

[Voodoo]

Надоело слушает вой турбинки. Она бедняга разрывалось, а температура под 100 за Цельсием.. Решил почистить.

Процесс шел как всегда, защелки, болтики и т.д. Немного помучился со снятием материнки. Никак не хотела выниматься, хотя всё открутил.









Как оказалось, разъем VGA не отпускал мать. Открутил два болтика - снялась

НО КАКОЕ У МЕНЯ ВЫЗВАЛО УДИВЛЕНИЯ, когда я обнаружил заглушку в том месте, где турбинка должна засасывать воздух.. ОНИ ТАМ ЧТО [блЦЕНЗУРАть], [ПООХУЕцензура]?









Вырезал ее нах, сменил на проце термопасту на КПТ8, ща темп в районе 45-50 градусов.

[faerhorse]

Ниче, второй раз уже легче, а дет 600-й на автомате

[Voodoo]

Угу, Ацер я два дня разбирал, один день собирал. Тошибу за полтора часа, из которых час думал, как снять мать))

Ничего там сложного нету. А стимул есть - за чистку ноута берут от 100 грн до 300 грн..

[faerhorse]

Сообщение от Voodoo

Угу, Ацер я два дня разбирал, один день собирал. Тошибу за полтора часа, из которых час думал, как снять мать))

Ничего там сложного нету. А стимул есть - за чистку ноута берут от 100 грн до 300 грн..

За чистку беру 100 гр. Но чисткой дело, обычно не заканчивается, всегда можно чет улучшить, увеличить, добить а иногда и ампутнуть нах как ненужный элемент, как выше показано с куском днища
Радует меня такой вот, Ваш подход. Все своими руками и голова работает и денег сэкономили.

[Voodoo]

Я думаю, что лучше вообще выломать ту сеточку, и поставить нормальную, с воздушным фильтром. Только хз, как тот фильтр пропускает воздух, хватит ли этого потока для охлада..

[Rem]

У меня своими руками заморачиваться - времени нет.

[Voodoo]

Бо ты работяга (есть деньги - нету времени), а я студент (есть время - нету денег).

Обращайся к человеку, он тебе почистит
